问题 填空题

为了节能和环保,一些公共场所使用光控开关控制照明系统,光控开关又可采用光敏电阻来进行控制.光敏电阻是阻值随着光的照度而发生变化的元件(照度可以反映光的强弱,光越强照度越大,照度单位为lx).某光敏电阻Rp在不同照度下的阻值如下表所示:

照度(lx)0.20.40.60.81.01.2
电阻(kΩ)754028232018
(1)根据表中数据,请在图(1)给定的坐标系中描绘出阻值随照度变化的曲线.根据图象可以发现,光敏电阻的阻值随照度的增大而______(只要求定性回答).

(2)如图(2)所示,当1、2两端所加电压上升至2V时,控制开关自动启动照明系统.请利用下列器材设计一个简单电路,给1、2两端提供电压,要求当天色渐暗,照度降低至1.0(1x)时启动照明系统,在图(3)虚线框内完成电路原理图(不考虑控制开关对所设计电路的影响),提供的器材如下:

性能如上表所示的光敏电阻Rp;电源E(电动势3V,内阻不计);定值电阻(R1=10kΩ,R2=20kΩ,R3=40kΩ,限选其中之一并在图中标出)开关S及导线若干.

答案

(1)

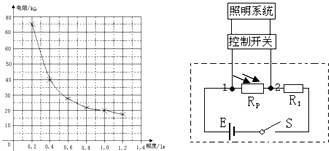

光敏电阻的阻值随光照变化的曲线如左图所示.

特点:光敏电阻的阻值随光照强度的增大非线性减小.

(2)电路原理图如右图所示.

控制开关自动启动照明系统,给1、2两端提供电压,要求当天色渐暗照度降低至1.0(1x)时启动照明系统,即此时光敏电阻阻值为20kΩ,两端电压为2V,电源电动势为3V,所以应加上一个分压电阻,分压电阻阻值为10kΩ,即选用R1

故答案为:(1)如图所示;非线性减小;(2)如图所示.
