问题
实验题
实验室中有一蓄电池，电压标记已模糊不清，电压约为20V。现在实验室有下列器材：定值电阻R0（阻值为10Ω）1个、滑动变阻器（阻值变化范围为0～20Ω）1个、标准电阻箱（阻值变化范围为0～9999Ω，电路符号为
）1个，一只量程为0～3V、0～15V的电压表，单刀单掷开关若干，导线若干。请从中选择适当的器材组成实验电路，测出该蓄电池的电压值。
（1）在方框中画出你设计的实验电路图。
（2）简述你连接好电路后的测量步骤（测量的物理量用物理符号表示）：_______________________
（3）写出该蓄电池电压U大小的表达式（用所测的物理量和已知量表示），U=___________________。
答案
方案一：

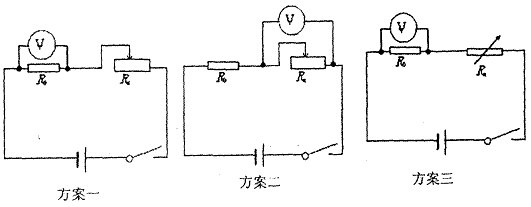

（1）电路图如图所示
（2）①将滑动变阻器的滑片移至最大阻值处； ②闭合开关．读出电流表的示数时。
（3）
（或3U1）
方案二：
（1）电路图如图所示
（2）①将滑动变阻器的滑片移至最大阻值处； ②闭合开关，读出电压表的示数U1。
（3）
（或3U1/2）
方案三：
（1）电路图如图所示
（2）①将电阻箱调至电阻最大阻值处； ②闭合开关，将电阻箱调至合理阻值（具体阻值合理即可），读出电压表的示数U1。
（3）
（或具体倍数关系）
（其它方案合理即可，任选一种方案）
