请按要求完成以下作图（必须在答题卡上作图，可先用铅笔作图，但答题卡的最终图线必须用0.5毫米签字笔描黑）
（1）图甲表示在空中飞行的足球，画出它所受重力的示意图．
（2）自行车尾灯的结构如图乙所示，夜晚，当有光照射到尾灯时可起到明显警示作用．试画出图中一条光线的反射光线（要求保留必要的辅助线）．
（3）在如图丙所示的家庭电路中，以笔画线代替导线，将一个带按钮开关的节能灯接入电路．
答案

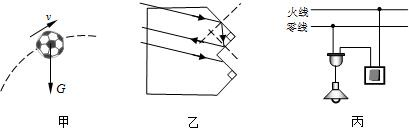

（1）在图甲中，过球心作竖直向下的重力；
（2）在乙图中，过反射点作垂直于反射面的法线，根据入射角等于反射角画出反射光线；然后过二次反射点作法线，仍然根据入世角等于反射角画出反射光线的方向，注意二次反射光线与原来的入射光线平行；
（3）在丙图中，从安全用电角度连线，开关与火线相连，灯泡与零线相连．
如图所示
