问题
问答题
（1）如图1所示，O为曲杆AOBC的支点，加在A端的力F一定，曲杆重力不计，欲使曲杆平衡，现知道在C端所加最小力为10N，作出这个力的图示．
（2）如图2所示，要使光线AO的传播方向改变120°，试在图中画出反射光线和平面镜的位置．
答案

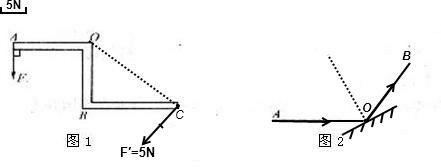

（1）连接OC（即最长的力臂），选择大小为5N的标度，然后过C点作垂直于OC、大小为10N的作用力；
（2）过反射点O作与AO的夹角为120°的反射光线，然后作∠AOB的角平分线，再过点O作与法线垂直的平面镜；
如图所示：
