问题
实验题

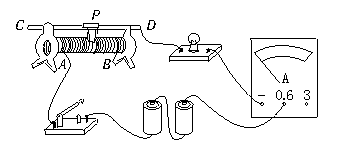

实验课上，老师给出的器材如下图所示.
图3—4
（1）要求用滑动变阻器改变小灯泡的亮度，请你用线连接实物，并画出电路图.
（2）开关闭合前，滑动变阻器的滑动片P应滑到_____端.
（3）想使小灯泡变亮，滑片应向_____端滑动，这时电流表的示数将_____.
答案
分析：（1）先确定电路的连接方式，然后根据实物电路的画法完成实物图，再根据实物图画出正确的电路图；
（2）根据连接实物电路的正确方法进行分析，即闭合开关前，使滑动变阻器接入电路的阻值最大；
（3）根据影响灯泡亮度的因素进行分析，即通过灯泡的电流越大，灯泡的实际功率越大．
解答：解：（1）用导线将电源、开关、滑动变阻器、灯泡和电流表顺次连接起来；使开关、滑动变阻器、灯泡和电流表串联起来．如图所示
（2）为了保护电路，所以闭合开关前，需将滑动变阻器的滑片移至阻值最大处，即右（或B）端；
（3）灯泡变亮，由于灯泡中的电流变大，所以滑动变阻器接入电路的阻值减小，即向左（或A）端移动，电流表示数变大．
故答案为（2）右（或B）；（3）左（或A），变大．
