小明看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图的方法．小明想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？如果能省力那么推力的大小与斜面长度有关吗？为了探究推力大小与斜面长度的关系，小明选用弹簧秤、4N的重物和长分别为0.4m、0.8m、1m的木板进行了三次实验，每次斜面的高度均为0.2m．测得沿斜面方向向上的拉力大小分别如图甲、乙、丙所示．（假设斜面很光滑，不计摩擦）
（1）请你为小明设计一个记录实验数据的表格（要求有利于实验数据的分析），并将上面实验数据记录在表格中．
（2）认真分析数据，写出F与L的关系是：______．
（3）下列四个图线中，你认为哪个图能正确反映F与L的关系．______
答案

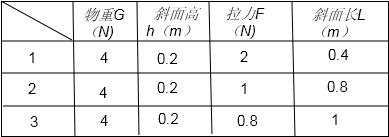

（1）实验表格中一定要有斜面的长度和拉力的大小这两项．
故答案为：
（2）从数据中可以看出，写斜面的长度增大为原来的2倍，拉力变为原来的
．所以高度不变，拉力F与斜面的长度成反比．1 2
故答案为：拉力F与斜面长L成反比．
（3）ABD都是F随斜面的增长而增大，所以是错误的．
故选C．
