问题
问答题 案例分析题
背景
某公司中标某沿海城市一高层写字楼工程，该公司进场后，给整个工程各工序进行划分，并明确了各工序之间的逻辑关系如下表所示：
在工程施工过程中发生以下事件：
事件一：施工单位施工至E工作时，该沿海城市遭受海啸袭击，使该工作持续时间延长了2个月。经评估，施工单位人工费、机械费、临时建筑损失18万元。建筑物受到海水侵蚀，清理、返工费用25万元，施工单位提出了工期2个月、费用43万元的索赔要求。
事件二：施工单位施工至I工作时，由于业主指定材料的质量问题，造成施工单位人工费、机械费损失5万元。同时造成持续时间延长2个月。施工单位提出了工期、费用索赔要求。
根据上表中各工序间的逻辑关系绘制该工程的施工进度计划网络图，并确定关键线路及总工期。
答案
参考答案：

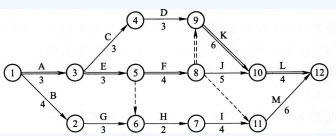

根据上表中各工序间的逻辑关系绘制施工进度计划网络图如下：
其中：关键线路为A→E→F→K→L或①→③→⑤→⑧→⑨→⑩→12；
总工期为20个月。
