问题
问答题
某工程由3幢住宅楼组成，每幢楼的施工过程划分为基础工程、主体结构、屋面工程和装修工程。各施工过程在各幢楼的持续时间为基础工程6周，主体结构12周，屋面工程3周，装修工程8周。按每幢楼作为一个施工段组织流水施工。
[问题]
| 画出网络图并在图上计算各工作的时间参数。 |
答案
参考答案：

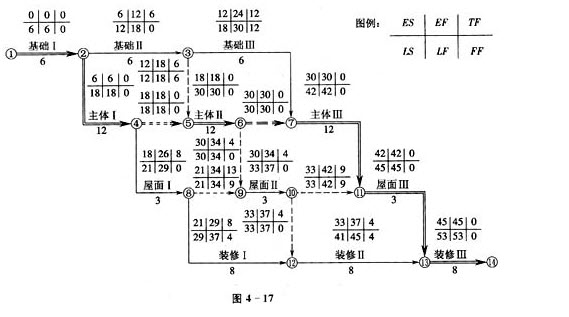

如图4-17。
搜题请搜索小程序“爱下问搜题”
某工程由3幢住宅楼组成，每幢楼的施工过程划分为基础工程、主体结构、屋面工程和装修工程。各施工过程在各幢楼的持续时间为基础工程6周，主体结构12周，屋面工程3周，装修工程8周。按每幢楼作为一个施工段组织流水施工。
[问题]
| 画出网络图并在图上计算各工作的时间参数。 |
参考答案：
如图4-17。
