问题
问答题
画出1:100剖面图，包括基础、楼地面、屋面、内外墙、门窗、楼梯、梁、防潮层及可视线等。 2．注明室内、外各层标高，屋脊板面标高。 3．注明外沿及有关门窗高度尺寸。
答案

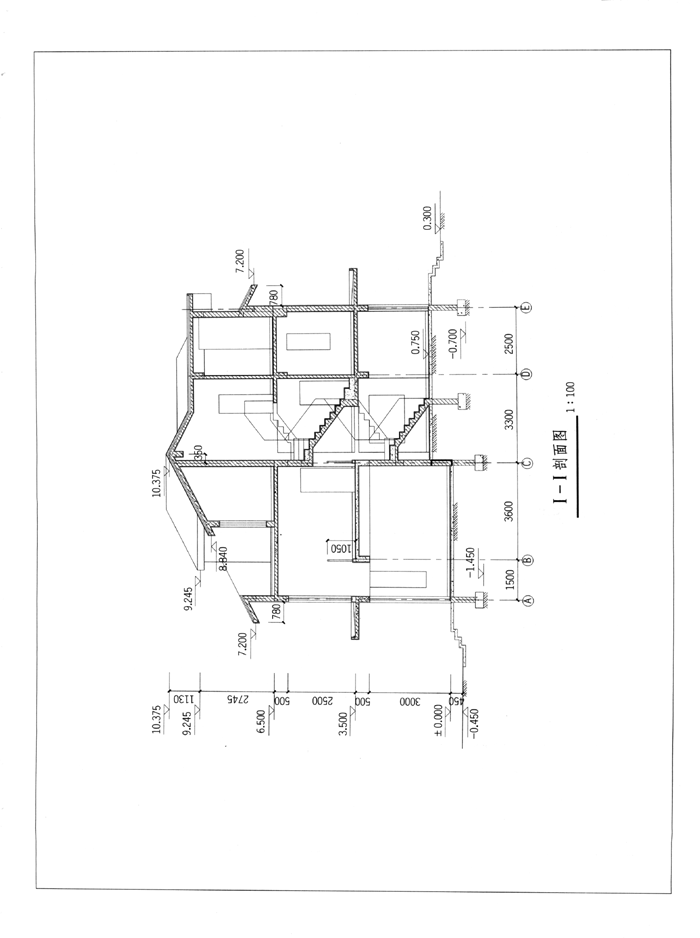

参考答案：
解析：
[解题要点] 1．剖面图示与剖切位置相符，且与平面图一致，构造剖切面与可视线表达清楚。 2．正确表达出剖面所应表示的各种空间关系。 3．正确表现门、窗、室外台阶、室外地坪的高度及窗台形式，表现出檐沟构造。 4．正确表示房间地面、内、外墙基础埋深及基础断面形式。 5．正确画出楼梯剖面，梁、板、柱结构构件与围护构件表达正确。 6．正确表示出剖面构造，尺寸标注齐全并用文字加以说明。
