问题
问答题
求如图所示梁的支座反力，画出梁的剪力图和弯矩图。
答案
参考答案：
梁有多余约束，为二次超静定问题。去掉多余约束，简化为基本静定问题，如图所示。
yB=0，y’B=0。
2) 利用叠加法求变形。

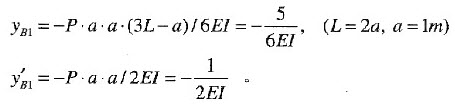

在支反力RB的作用下，B截面产生的竖向位移yB2和y’B2：
在支座力偶作用下，
综上三个解得到，yB1+yB2+yB3=0，y’B1+y’B2+y’B3=0。
解得，RB=1/2(KN) ，MB=-1/4(KNm) 。
根据对称性可得，RA=1/2(KN) ，MA=1/4(KNm) ，方向如图。

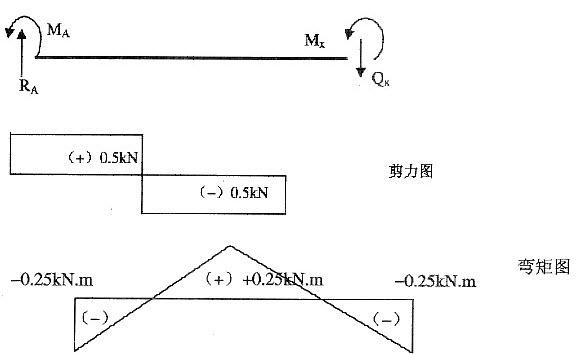

计算截面剪应力和弯矩
当0＜X≤1，由力和力矩的平衡条件可以求得x点的剪应力和弯矩分别为
Q=1/2(KN) ，Mx=0.5x-1/4(KNm) ；
当1＜X≤2，由力和力矩的平衡条件可以求得X点的剪应力和弯矩分别为
Q=-1/2(KN) ，Mx=-0.5x+3/4(KNm) 。
