问题
问答题
如图所示的蜗杆—斜齿圆柱齿轮传动系统中,已知蜗杆主动,4轮的转向及螺旋线方向如图所示。为了使Ⅱ轴轴承上所受的轴向力抵消一部分,试在图中作出:Ⅰ轴与Ⅱ轴的转向;2轮、3轮的螺旋线方向和轴向力Fa2、Fa3的方向。
答案
参考答案:

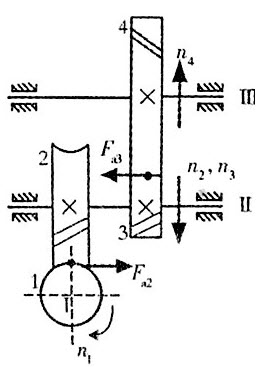

解:Ⅰ轴与Ⅱ轴的转向;2轮、3轮的螺旋线方向和轴向力Fa2、Fa3的方向如图所示。
如图所示的蜗杆—斜齿圆柱齿轮传动系统中,已知蜗杆主动,4轮的转向及螺旋线方向如图所示。为了使Ⅱ轴轴承上所受的轴向力抵消一部分,试在图中作出:Ⅰ轴与Ⅱ轴的转向;2轮、3轮的螺旋线方向和轴向力Fa2、Fa3的方向。
参考答案:
解:Ⅰ轴与Ⅱ轴的转向;2轮、3轮的螺旋线方向和轴向力Fa2、Fa3的方向如图所示。
