问题
问答题
下图为固态时相互完全不溶解的三元共晶相图的投影图。
1．绘出图上cd变温截面；
2．分析合金x的结晶过程，写出室温组织，并计算组织组成物和相组成物的相对含量。(根据需要自己作辅助线)
答案
参考答案：

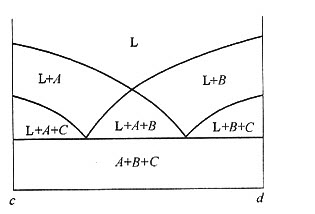

1．见下图。

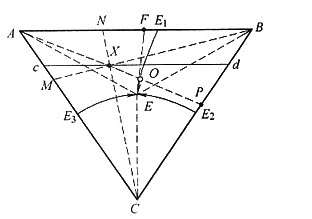

2．作辅助线：如图所示，延长AX，交EE1线于O点，交BC线于P点；延长EO与AB交于F点，连接B、X与AC交于M点，连接C、X与AB交于N点。
合金X的结晶过程：随着温度的降低合金冷却至与液相面AE1EE3相交，液相中开始结晶出A相，且液相成分沿AX延长线变化。随温度下降，液相不断减少，A不断增加，但液相中B与C浓度比保持不变，当液相成分变到E1E线上的O点时，开始发生三相共晶L→A+B反应。继续降温．液相成分沿E1E变到E点时，发生四相共晶反应LE→A+B+C，液相全部耗尽，合金X的室温组织为：A初晶+(A+B)共晶+(A+B+C)共晶。
组织相对含量：A初晶%=OX/AO×100%
(A+B)共晶%=OE/FE×AX/AO×100%
(A+B+C)共晶%=1-A初晶%-(A+B)共晶%
相的相对含量利用重心法则计算，具体步骤为：连接AX与BC交于P点，即
A%=PX/AP×100%
B%=MX/BM×100%
C%=NX/CN×100%
