问题
问答题
用电动机、电灯各一个、开关两个、电池组和若干导线，设计一个电路，使S1S2都闭合，电机转，灯亮；当S1闭合S2断开，电机转，灯不亮；若S2闭合S1断开时，电机不转，灯也不亮．请画出电路图，并连接实物．
答案

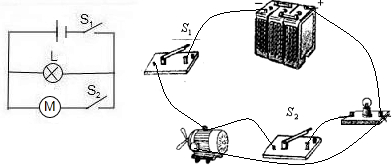

电动机和电灯并联连接，S1控制整个电路，S2控制电灯；故电路图和实物图如下：
