问题
问答题
（1）将图1中的电池、开关、灯泡L1和L2串联起来组成电路，并在方框中画出它的电路图．
（2）将图2中的电池、开关、灯泡L1和L2用导线连接起来组成并联电路，要求开关接入L1支路只控制L1，并在方框中画出相应的电路图．
答案

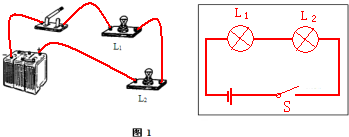

（1）按电流流向法，从电源的正极出发，依次串联灯泡L2、灯泡L1、开关回到负极，按电流法画出的电路图，如下所示：

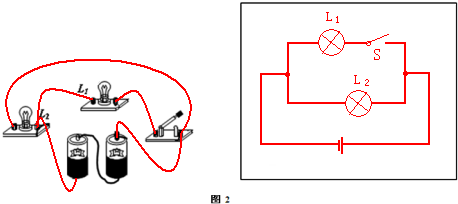

（2）两灯泡并联，开关与L1串联，然后与电源组成电路；
画电路图时，从正极开始分支，一支经开关和灯泡L1回到负极，另一支经电流表和灯L2回到负极，如下图所示：
