问题
单项选择题
分析图示电路，其戴维南等效电路是（）。
A.A
B.B
C.C
D.D
答案
参考答案：B
解析：

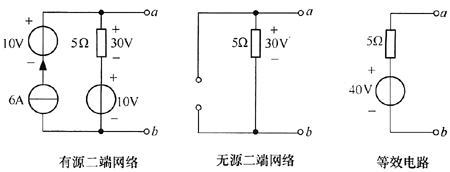

戴维南等效电路是指将一个有源二端网络等效成电压源。因为图中只有一个回路，6A的电流源又是恒流源，所以流过5Ω电阻的电流是6A，两端的电压是UR＝6×5＝30V。故Uab＝10+UR＝10+6×5＝40V；R0＝5Ω。所以图(B)是正确的。求解电路如下：
解题步骤：①用有源二端网络求开路电压Uabo②用无源二端网络(恒流源开路，恒压源短路)求等效电阻Rabo＝Ro；③画出等效后的电路图。
[点评] 本题考察的是戴维南定理的应用和电压源、电流源的基本概念。
解这类题应注意：①电流、电压的方向、开路电压的方向和等效后恒压源的方向；②和恒流源串联多少个电阻和电压源，都不会改变恒流源支路的电流，和恒压源并联多少个电阻和电流源都不会改变恒压源两端的电压。
