参考答案：

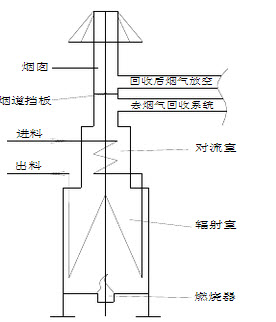

管式加热炉结构如左图所示：其一般由辐射室、对流室，余热回收系统，燃烧器以及通风系统等五部分组成。

①辐射室是通过火焰或高温烟气进行辐射传热的部分，是热交换的主要场所，全炉的热负荷大部分（70—80％）是由它来担负的，温度也最高。

②对流室：是靠由辐射室出来的烟气进行对流换热的部分，但也有一部分辐射传热，它一般布置在辐射室之上，对流室一般担负全炉热负荷的20—30％。

③余热回收系统：是从离开对流室的烟气中进一步回收余热的部分。回收方法分两类：一类是“空气预热方式”；一种是：“废热锅炉”方式，烟气回收系统有放在对流室上部的，也有单独放在地上的。

④燃烧器：燃料燃烧产生热量，是炉子的重要组成部分。

⑤通风系统：是将燃烧用空气导入燃烧器，并将废烟气引出炉子的系统，它分为自然通风式和强制通风式两种。
