问题
实验题
在“用电压表和电流表测末知电阻的阻值”实验中,如图所示:
(1)请把电流表和电压表连入电路;
(2)请在方框内画出相应的电路图;
(3)在某次实验中,电压表为2.8V,电流表的示数如图所示,则通过电阻的电流是 _________ A,电阻值是_________Ω,电阻消耗的功率为 _________ W.



答案

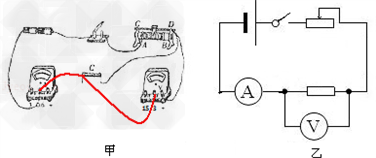

①如甲图:
②如乙图:
③0.28;10;0.784.
