(1)在用落体法验证机械能守恒定律时,某同学按照正确的操作选得纸带如图.其中O是起始点,A、B、C是打点计时器连续打下的3个点,已知打点计时器使用的交流电源频率为50Hz,该同学用毫米刻度尺测量O到A、B、C各点的距离分别为9.51cm、12.42cm、15.7cm.
①这三个数据中不符合有效数字读数要求的是______cm,应记作______cm.
②若落体质量为0.1Kg,该同学用它在OB段的运动来验证机械能守恒定律,已知当地的重力加速度g=9.8m/s2,则该过程落体重力势能的减少量为______J,动能的增加量为______J.(均保留3位有效数字)
(2)某待测电阻Rx的阻值大约在130Ω~150Ω之间,实验室有如下器材:
A.电流表A1(量程0.6A、内阻r1约为0.2Ω)
B.电流表A2(量程150mA、内阻r2约为3Ω)
C.电流表A3(量程30mA、内阻r3为10Ω)
D.电压表V(量程15V、内阻RV约为20KΩ)
E.定值电阻R0=30Ω
F.滑动变阻器R,最大阻值约为10Ω
G.电源E(电动势5V、内阻较小)
H.开关S、导线若干
①要尽量准确测量RX的阻值,在上述器材中,应选用的是______.(填器材前序号的字母)
②测量中要求所用电表的读数不得小于量程的一半,请在虚线框中画出测量电阻Rx的实验电路.(图中元件用题干中相应的字母标注)
③用已知量和测得的量表示Rx=______,说明式中各字母表示的物理量:______.

①毫米刻度尺测量长度,要求估读即读到最小刻度的下一位.
这三个数据中不符合有效数字读数要求的是OC段:15.7,应记作15.70cm.
故答案为:15.7,15.70.
②重力势能减小量△Ep=mgh=9.8×0.1242 J=0.122J
中间时刻的瞬时速度等于该过程中的平均速度来求B的速度大小:
vB=
=1.55m/ssAC 2T
EkB=
m1 2
=0.120Jv 2B
故答案为:0.122,0.120.
(2)①根据所给提电源可以估算回路中的电流大于150mA,因此选择电流表A1,由于所提供的电压表量程太大,导致测量不正确,因此需要用已知内阻的电流表和定值电阻进行改装,故选择电流A3、定值电阻R0、另外需要滑动变阻器、电源、开关、导线等.
故答案为:ACEFGH.
②(1)该题中由于滑动变阻器的电阻小于待测电阻同时要求多测数据,因此选用分压接法,在测量电阻两端的电压和流过的电流时,可以采用下面两种方法:

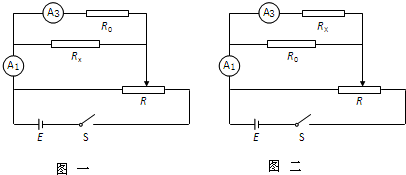

法1:滑动变阻器分压接法.R0与A3串联后与Rx并联,A1测总电流,具体电路图如图一所示;
法2:滑动变阻器分压接法.Rx与A3串联后与R0并联,A1测总电流,具体电路图如图二所示.
r
③若用图一,则电阻Rx两端的电压为U=I3(R0+r3),流过的电流为:I=I1-I3
故待测电阻为:Rx=
=U I I3(R0+r3) I1-I3
若用图一,则待测电阻Rx和电流表A3两端的电压为U=(I1-I3)R0,流过的电流为:I=I3
所以有:Rx+r=
=U I (I1-I3)R0 I3
所以Rx=
-r(I1-I3)R0 I3
故答案为:
(或I3(R0+r3) I1-I3
-r),I1为A1的示数,I3为A3的示数,R0为定值电阻,r3为A3的内阻.(I1-I3)R0 I3
