参考答案：

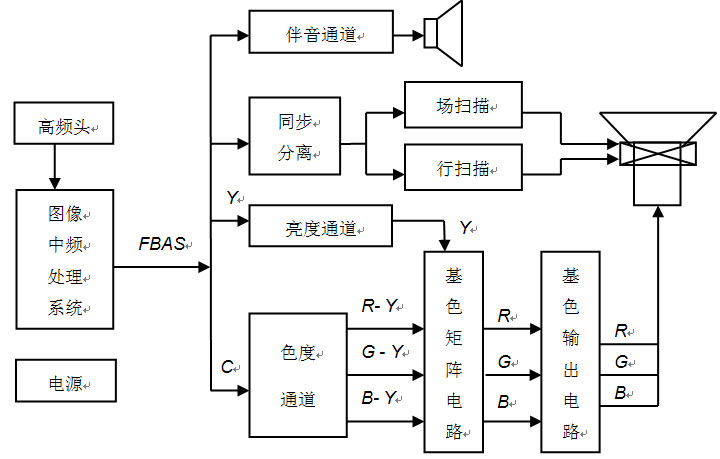

（1）方框图

（2）方框作用

高频头：选择所接收频道的高频电视信号并加以放大；完成电视信号的频率变换（变频），获得固定的中频信号。

图像中频处理系统：放大中频信号，进入视频检波，解调出彩色全电视信号（图像信号）和获得混频产生的第二伴音中频信号。

伴音通道：从检波输出信号中取出第二伴音中频信号进行处理，从第二伴音中频信号解调出伴音音频信号并放大，激励扬声器。

同步分离电路：从全电视信号中分离出复合同步信号，分别控制行、场振荡器，实现行、场扫描的同步。

场扫描电路：为场偏转线圈提供偏转锯齿波电流，以实现垂直方向扫描。

行扫描电路：为行偏转线圈提供偏转锯齿波电流，以实现水平方向扫描。

亮度通道：从（图像检波电路输出的）彩色全电视信号中取出亮度信号Y并进行放大处理，（相当于黑白电视机中的视频放大电路的前级）。

色度通道：从彩色全电视信号中取出色度信号F并进行放大，解调出R-Y、G-Y、B-Y三个色差信号。

基色矩阵电路：完成亮度信号与色差信号的矩阵运算，解调出R、G、B三基色信号。

基色输出电路：放大三基色信号，激励彩色显像管，（这部分相当于黑白电视机的视放输出级）。

电源：为整机各部分电路提供稳定的工作电压（稳压电源）。
