问题
问答题
下图所示为一5层集体宿舍男厕排水系统轴测图，管材为排水铸铁管。每层横支管设污水盆1个，自闭式冲洗阀小便器2个，自闭式冲洗阀大便器4个，试计算确定管径。
答案
参考答案：
(1) 横支管计算：
按公式Qu=0.12α×Np1/2+Qmax计算排水设计秒流量，其中α取1.5，卫生器具排水

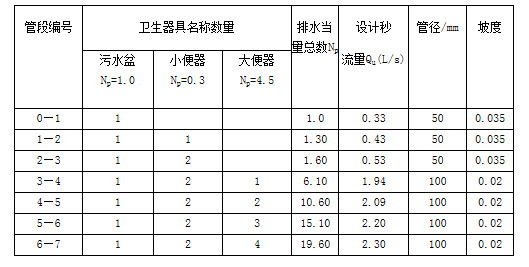

当量和排水流量按卫生器具排水的流量、当量和排水管的管径、最小坡度表选取，计算结果见下表。
(2) 立管计算：
1根立管接纳的排水当量总数为Np=19.60×5=98
最下部管段排水设计秒流量Qu=0.12×1.5×981/2+1.5=3.28(L/s)
查表(排水立管最大允许排水流量表)，选用3.28L/s，它小于最小允许排水流量4.5L/s，所以不需要设专用通气立管。
(3) 排出管计算：
由设计秒流量3.28L/s，查水力计算表，得：DN100mm，管道坡度取标准坡度0.020，充满度为0.5时，允许最大流量为3.72L/s，流速为0.93m/s。满足要求。
解析：
