问题
问答题
按要求完成下列作图．
（1）在图中，物体A重8N，根据给出的标度，作出物体A受到重力的图示．
（2）根据图中的入射光线和折射光线，在虚线框内画出适当类型的透镜．
（3）根据图中通电螺线管的N、S极，标出螺线管上导线中的电流方向．
（4）图中，请画出力F对支点O的力臂，并用字母L标明．
答案
（1）重力的大小为8N，作用在物体的重心，方向竖直向下；
（2）能将平行光线汇聚到一点的是凸透镜；
（3）根据安培定则（右手螺旋定则），拇指指向N极，四指环绕的方向就是电流的方向；
（4）延长力F的作用线，从支点作力的作用线的垂线，垂线段的长就是力臂．

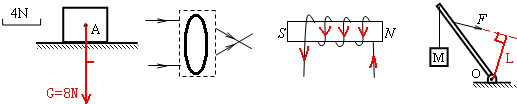

均如图所示．
