问题
问答题
测量小灯泡电功率实验

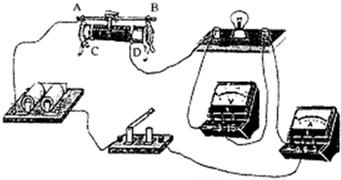

（1）如图是本实验的实物部分连接图，请用实线代替导线完成对两电表的正确连接．
（2）电路正确连接后，在闭合开关前，滑动变阻器的滑片应该置于______端．
（3）下表是某实验小组两位同学实验记录的数据，事后他们分析，发现其中一组数据不合理，不合理的数据组的序号是______．
| 序号 | 灯泡两端的电压U/V | 通过灯泡的电流I/A | 灯泡消耗的功率P/W |
| 1 | 3.0 | 0.15 | |
| 2 | 2.0 | 0.5 | |
| 3 | 1.0 | 0.05 | |
| 4 | 0.8 | 0.04 |
答案
（1）①电流表与灯泡串联测电流．电流由电源的正极流出，经过开关、电流表、灯泡、滑动变阻器流入电源的负极．所以连接开关的导线接电流表的正接线柱，并根据实验数据可知选择0～0.6A的量程即可，负接线柱与灯泡相连接．
②电压表与灯泡并联测电压．图中电源为两节干电池串联，电路中电压最大为3V，所以电压表选择0～3V的量程．电流由右向左流经灯泡，所以电压表的正接线柱并在灯泡的右端，负接线柱并在灯泡的左端，以保证电流经过电压表时“正入负出”．答案如图所示．
（2）在实验前开关断开，滑动变阻器打到最大阻值处，以保护电路．滑动变阻器接线方法是“一上一下”，最大阻值处，就是滑片移到距下面接线柱最远的位置，此时，电流流过电阻丝的长度最长，电阻最大．题中为最左端．
故答案为：左（或C）
（3）在实验时，小灯泡的电阻大小只与导体的材料、长度、横截面积（温度影响忽略）有关，当小灯泡两端的电压发生变化，电流也发生变化，而电阻不变．根据公式R=
计算出1、3、4组电阻相同，为2Ω，2组为4Ω，因此不合理的数据组的序号是2组．U I
故答案为：2．
