作图题：
（1）如图1，物体A静止在斜面B上，其重力为20N、受到斜面的弹力大小为15N，试画出这两个力的图示．
（2）质量分布均匀的光滑球体C静止在如图2所示的台阶和竖直墙壁之间，试画出C所受弹力的示意图（0为球心）．
答案

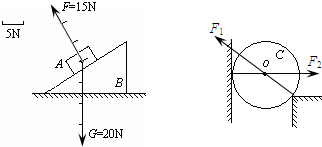

（1）选取如图所示长度表示5N，则支持力与重力的图示如图所示；
（2）小球受到台阶与竖直墙壁之间，受到墙壁与台阶的弹力，弹力的方向指向小球；示意图如图所示；
故答案如下图：
