问题
问答题
图5所示零件的尺寸要求，其加工过程为：（1）铣底平面；（2）铣K面；（3）钻、扩、铰φ20H8孔，保证尺寸（125±0.1）mm；（4）加工M面，保证尺寸（165±0.3）mm。试求以K面定位加工φ16H7孔的工序尺寸。
答案
参考答案：
尺寸A3为以K面定位加工φ16H7孔的工序尺寸。很显然，当孔φ16H7加工完毕后，200+0.900mm这一设计尺寸可间接获得，因而为封闭环。按工艺过程可画出尺寸链图(图22)。

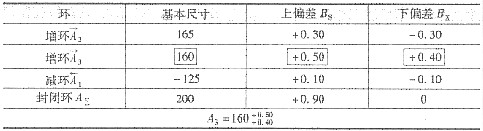

用极值法竖式计算 (单位：mm)
用公式计算
