填空题
如图所示电路中，电源两端电压不变，R1、R2的阻值分别为l0Ω和20Ω．当S1、S2均闭合时电压表的示数为6V，电路中的电流是为______A．当S1闭合、S2断开时，电压表的示数为______V．
答案

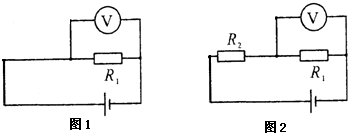

当S1、S2均闭合时，等效电路图如图1所示；当S1闭合、S2断开时，等效电路图如图2所示．
由图1可知，电源的电压U=6V，则
电流表的示数I=
=U R1
=0.6A；6V 10Ω
由图2可知，
电路中的电流I′=
=U R1+R2
=0.2A，6V 10Ω+20Ω
电压表的示数U1=I′R1=0.2A×10Ω=2V．
故答案为：0.6；2．
