问题
问答题

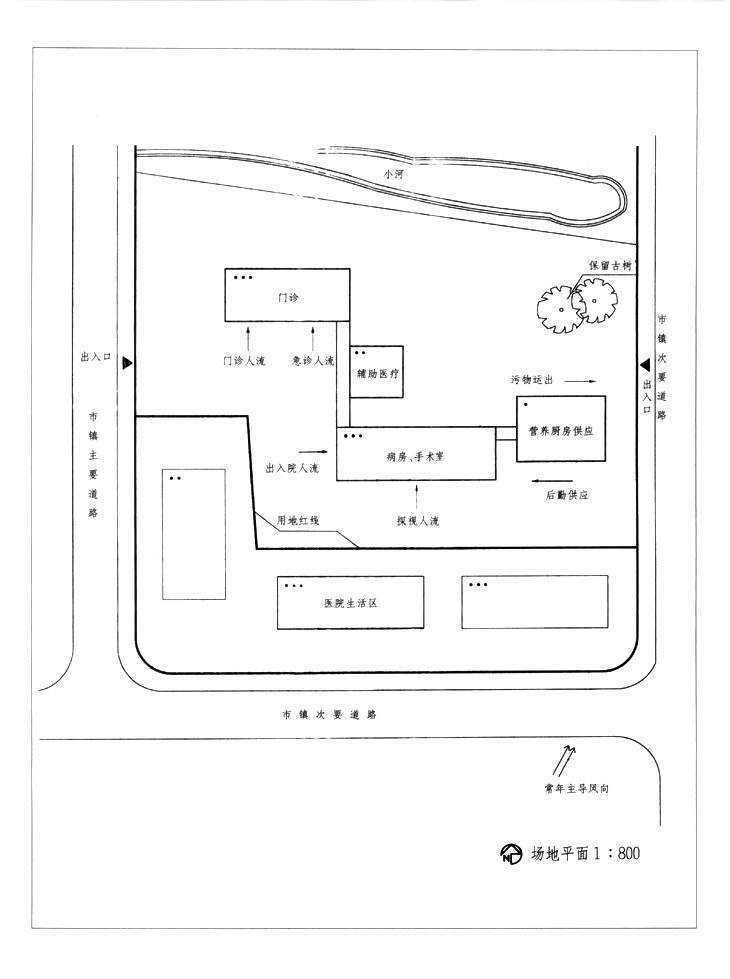

将所有拟建建筑布置在用地上，画出总平面布置图。 2．在图上注明医院的下列流线，并以箭头表示： （1）门诊人流； （2）急诊人流； （3）出入院、探视人流； （4）后勤供应流线； （5）污物运出流线。 3．标出医院出入口在市镇道路上的位置（用“▲”表示）。 （注：总平面图中不需画道路、广场及绿化。）
答案
参考答案：
解析：
1．满足任务书要求，特别注意规划要求。
2．建筑布局合理，功能分区明确，满足建筑控制线退后红线要求。
3．出入口位置恰当，流线组织合理。
4．场地各项设施绘制正确。
5．如有景观要求，应保证景观视线不受遮挡。
[作图提示]
1．门诊主要出入口位于市镇主要道路上，且避开对生活区的干扰。
2．病房、手术室与营养厨房供应联系紧密。
3．辅助医疗介于门诊与病房、手术室之间。
4．形成的Z字总体平面与所给用地状况及周围交通流线一致，并用连廊连接，平面紧凑，分区明确、联系方便。
5．建筑平面各出口及流线组织顺畅。
6．用箭头标注流线并辅以必要的文字说明。
