题目分析：通过对电路图的观察，结合题意，可分别画出当开关断开和闭合时电路的等效电路图，再根据功率的公式、欧姆定律等可求出电流之比．再结合串联电路的分压原理等，求出滑动变阻器的阻值R_a和R_b之比．求滑动变阻器消耗的功率，同样要画出等效电路图，再根据电流之比进行求解．

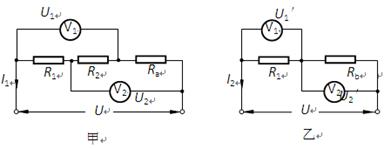

（1）开关S断开，滑动变阻器接入电路的电阻为R_a时，等效电路如答图甲所示。

开关S闭合，滑动变阻器接入电路的电阻为R_b时，等效电路如答图乙所示

由甲图  P₁=U₁I₁=10W

由乙图  P_b=U₂′I₂=5W

由于 ＝U₁

解得 I₁∶I₂=2∶1

（2）U₁∶U₂＝5∶4

由串联电路电压关系有 ，则5R_a=4R₁-R­₂

由，得2R_a= R_b-R₁-2R­₂

由，得R_b= 2R₁+2R­₂

解得R₁="2" R_a，R₂="3" R_a，R_b="10" R_a

则R_a∶R_b=1∶10

（3）开关S闭合，滑动变阻器接入电路的电阻为R_a时，等效电路如图所示。

      解得P_a=8W

点评：根据电路的不同变化画出等效电路图，是解决本题的有效途径之一，这是我们在平时的解题当中应该加强的．同时，本题多为对比值的求解，要求我们对电路的分析、公式的运用都要相当熟练，而且一定要保证各个物理量的对应性，是一道很有挑战性的题目．
