问题
问答题

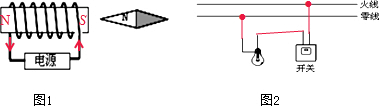

（1）请标出图中螺线管的N、S极和电流方向．
（2）如图所示，是家庭电路的一部分，请把白炽灯和开关连入家庭电路．
答案
（1）由图知：小磁针的磁极为左N、右S，那么螺线管的磁极为左N、右S；由右手螺旋定则可知电流从右端流入、左端流出，如图所示：
（2）火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套．这样在更换灯泡时更安全．如图所示：
