问题
实验题
实验桌上有如下器材：符合实验要求的电源一个、符合实验要求的电流表和电压表各一支、开关一个、各种阻值已知的定值电阻和导线若干，请你设计一个实验证明：“加在导体两端的电压与导体的阻值成正比”．
（1）实验电路图；
（2）实验步骤．
答案
（1）电路图如下图：
（2）实验步骤：

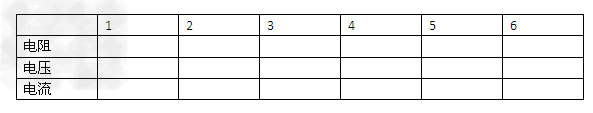

①按电路图将电流表、电压表和六个阻值不同电阻R1、R2、R3、R4、R5和R6接入电路中，并把这六个电阻阻值记录在表格中；
②闭合开关S，测出R1两端的电压和通过R1的电流，并把数据记录在表格中；
③断开开关S，把电压表连接在R2两端，仿照步骤②，测出R2两端的电压和通过R2的电流，并把数据记录在表格中；
④仿照步骤③，分别测出电阻R3、R4、R5和R6两端的电压和相应的电流，并把数据记录在表格中．
