问题
问答题
小冬在探究“电阻上的电流跟电压的关系”的实验时

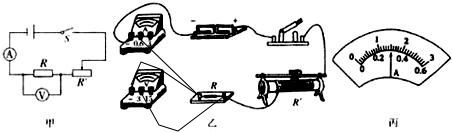

（1）设计了如图甲所示的电路图，其中电源为两节干电池，电阻R的阻值为5Ω，变阻器R′标有“50Ω 1.2A”字样．
①他选用的电压表量程为0～3V，电流表量程为______．
②请帮他完成图乙的电路连接（导线不能交叉）．
③闭合开关前，应将变阻器的滑片置于最______端（填“左”或“右”）．
（2）下表是小冬在探究过程中记录的几组数据，通过对数据的分析，可得到的结论是：______．
| 实验次数 | 1 | 2 | 3 | 4 |
| 电压/V | 1.0 | 1.5 | 2.0 | 2.5 |
| 电流/A | 0.20 | 0.30 | 0.40 | 0.50 |
答案
（1）设计了如图甲所示的电路图，其中电源为两节干电池，电阻R的阻值为5Ω，变阻器R′标有“50Ω 1.2A”字样．
①两节电池的电压为3V，电阻R的阻值为5Ω，由欧姆定律可知最大电流为0.6A（I=
=U R
=0.6A），所以他应选用量程为0～0.6A电流表．3V 5Ω
②电路连接（导线不能交叉）如下图所示．
③闭合开关前，变阻器的阻值应处于最大阻值状态，所以应将滑片置于最右端．
（2）由表中数据可知，电流随电压的增大而增大，且增大的倍数相等，由此可得到的结论是：在电阻一定时，电流跟电压成正比．
故答案为：（1）①0～0.6A．
②电路连接（导线不能交叉）如上图所示．
③右．
（2）在电阻一定时，电流跟电压成正比．
