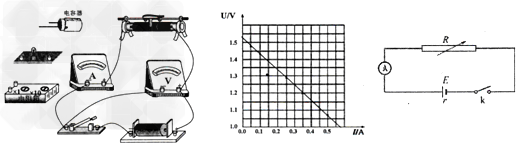

现有如图a所示的实验器材（示意图），要完成“测定干电池的电动势和内阻”实验。

（1）若用“伏安法”测定干电池的电动势和内阻，请在已用器材的基础上，再选用其它最少的器材，在实物连线图上完成必需的导线连接。

（2）若根据测得的实验数据，在U-I图像上描点如图b，请用作图法求出干电池的电动势和内阻。E=       V，r=____Ω。

（3）若所给的电压表已损坏，请选用图a中的器材测定干电池的电动势和内阻，画出实验电路图。
