问题
计算题
如图所示电路，电源电压保持不变，R0=4Ω。在A、B间先后串联不同个数的相同电阻R，并分别测量出电路中电流I和A、B段的电功率P ，测得的数据如下表所示：
⑴电源电压多大？
⑵R的阻值为多大？
⑶表格中有四格空白，请任选一格填上合理的数据，如果多填，有错就不得分。（表中省略号部分不用填写。 ）
答案
解：⑴当P =6W，I=1A时有
U0=IR0=1A×4Ω=4V
∴U电源=UAB +U0 =6V+4V=10V
（2）当只有一个电阻联入电路时，I=2A ，则
电路中的总电阻R 总=
所以R=R总-R0=5Ω-4Ω=1Ω；
（3）当电阻个数为2时，RAB=2×1Ω=2 Ω，
电路中的电流I=
当PAB=6W 时，

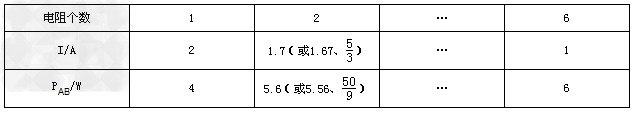

所以电阻的个数6Ω/1Ω=6个。如下表所示：
