问题
问答题
（1）重为60N的物体放在水平地面上，如图1所示．在图中用力的示意图画出它受到的重力和支持力．
（2）画出图2中经凸透镜折射后的光线．
（3）如图3所示，请将螺丝口灯泡和开关连接起来，并且接入家庭电路中．
（4）标出图4开关闭合后，小磁针静止时的N、S极．
（5）图5是用软绳悬挂的杠杆，请在A点画出能使杠杆在图示位置平衡的最小拉力的示意图．
答案

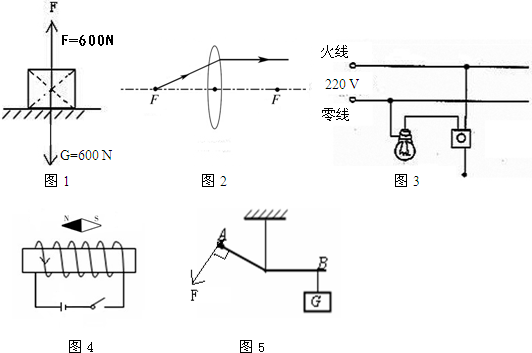

（1）放在水平桌面的物体，重力和支持力是一对平衡力，作用点画在物体的重心，大小为600N，如图1所示；
（2）从凸透镜焦点发出的光线，经凸透镜折射后，平行于主光轴射出，如图2所示；
（3）火线先进开关，再进灯泡顶端的金属点，零线与灯泡的螺旋套连接，如图3所示；
（4）右手握住螺线管，使四指环绕的方向与电流方向一致，则大拇指所指一右端为螺线管的N极，根据异名磁极相互吸引，则小磁针的左端为N极，右端为S极，如图4所示；
（5）从支点到A点的距离为最长的力臂，过A点沿力的方向可画出最小的作用力F，如图5所示．
