问题
问答题
根据下列要求作图：
（1）请在如图中画出经过透镜折射后的光线
（2）如图所示，用螺丝刀撬图钉，O为支点，请画出动力F1的力臂（L1）和阻力（F2）的示意图．
（3）如图所示，请将下列元件连接成符合安全用电要求的家庭电路．
答案

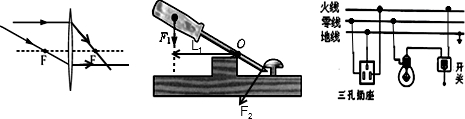

（1）平行于主光轴的入射光线，经凸透镜折射后，折射光线过焦点．由此可以确定这条入射光线的折射光线．过焦点的入射光线，经过凸透镜折射后，平行于主光轴．如图所示：
（2）由图可知，支点是O，先作出动力F1的作用线，由支点向力的作用线引垂线，支点到垂足的距离就是动力臂l1，图钉对螺丝刀的力是阻力F2，方向垂直接触面向下，如图所示：
（3）三孔插座的连接：上孔接地线，当金属外壳的用电器插入插座时，使金属外壳接地，防止金属外壳漏电发生触电事故．左孔接零线，右孔接火线．
灯泡的连接方法：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套．开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断了火线，安全的更换灯泡．如图所示：
