问题
问答题
请按照题目要求作图
（1）已知经水面反射的光线OB，请在图甲中画出它的入射光线AO及其在水中大致的折射光线OC
（2）商场的电梯匀速向上运动，请在图乙中画出站在电梯上相对电梯静止的人受到的作用力的示意图．
答案

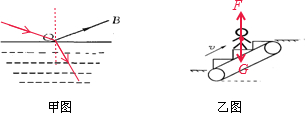

（1）先过折射点O垂直水面作出法线，根据反射角等于入射角，在法线右侧的空气中画出入射光线，方向指向入射点，然后再根据注意折射角小于入射角在水中画出折射光线，如图所示：
（2）因为此人站在匀速上升的电梯上，所以此人受重力和支持力的作用；然后过此人的重心作竖直向下的力（即重力）和竖直向上的力（即支持力）；如图所示：
