问题
问答题
按照题目要求作图：
（1）在图甲中画出反射光线及标出入射角，并画出折射光线的大概位置．
（2）在图乙中画出A物体所受重力的示意图，并画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．
答案
（1）根据入射光线和反射光线分居法线两侧，入射角等于反射角，过反射点作出反射光线；
根据入射光线、折射光线分居法线两侧，折射角大于入射角，过折射点作出折射光线．
（2）过物体的重心作竖直向下的力；
连接OB（即最长的力臂），过B点作垂直于OB的斜向上的力F．

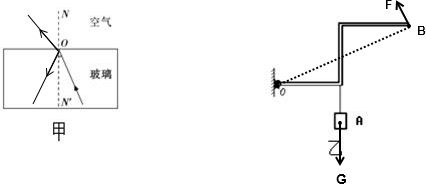

如图所示：
