问题
问答题
（1）如图甲所示的是一条经水面反射后的光线，在图中画出其入射光线的准确方向及对应的折射光线的大致方向．
（2）在力F点作用下，图乙中所示的杠杆保持静止．请画出F的力臂和物体G的重力示意图．
（3）在图丙中，标出小磁针的N极及磁感线的方向．
答案

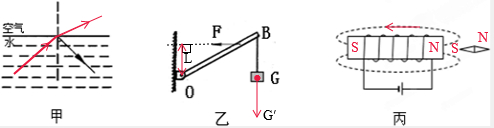

（1）根据图示的反射光线和法线，确定了反射角的大小以及反射光线在法线的右侧，利用光的反射规律可以做出入射光线：位于法线的左侧，且入射角等于反射角答案如下图所示；
根据做出的入射光线，在法线的左侧，以及入射角的大小，根据光的折射规律可以做出对应的折射光线：位于法线的右侧，由于是从水中斜射入空气，所以折射角大于入射角，答案如下图甲所示；
（2）物体G的重力作用在重心，方向竖直向下，沿长F的作用线，从支点向其画垂线，垂线段所表示的就是它的力臂．如图乙所示：
（3）由图可知电流由右侧流入，则由右手螺旋定则可知螺线管右侧为N极，左侧为S极，磁感线由N极指向S极，小磁针S极与螺线管的N极相吸，故N极向右．
如图丙所示：
