问答题
电源的输出功率P跟外电路的电阻R有关，
| I（A） | 0.2 | 0.28 | 0.36 | 0.44 | 0.52 | 0.6 |
| U（V） | 3.00 | 2.6 | 2.2 | 1.4 | 1.4 | 1.00 |
| U/I | 9.3 | 6.1 | 4.1 | 2.7 | ||
| UI（W） | 0.73 | 0.79 | 0.79 | 0.73 |
①在实物图中按电路图画出连线，组成实验电路；
②下表中给出了6组电压表和电流表的读数数据，并进行了四组运算，请将另两组数据填上；
③根据这些数据，在方格纸中画出P-R关系图线．根据图线可知，电源输出功率的最大值是______W，此时对应的外电阻是______Ω．
答案

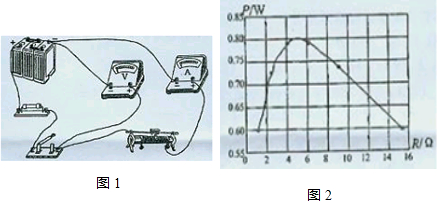

①根据实验电路图连接实物电路图，实物电路图如图1所示．
②根据表中实验数据，求出电阻与电功率值如下表所示．
| I（A） | 0.2 | 0.28 | 0.36 | 0.44 | 0.52 | 0.6 |
| U（V） | 3.00 | 2.6 | 2.2 | 1.4 | 1.4 | 1.00 |
| U/I | 15 | 9.3 | 6.1 | 4.1 | 2.7 | 1.7 |
| UI（W） | 0.60 | 0.73 | 0.79 | 0.79 | 0.73 | 0.60 |
故答案为：①如图1所示；②如上表所示；③如图2所示；0.80；5．
