问题
问答题
为了测量某电流表A的内阻(量程为50mA,内阻约10Ω),提供的实验器材有:
A.直流电压表V(0~3V,内阻约6kΩ)B.定值电阻R1(5.0Ω1A)
C.定值电阻R2(50.0Ω0.1A) D.滑动变阻器R(0~5Ω2A)
E.直流电源E(3V,内阻很小)F.导线、电键若干
(1)实验中定值电阻R.应选用______(选填“R1”或“R2”);
(2)在如图虚线框内将实验电路原理图画完整;
(3)某同学在实验中测出7组对应的数据(见表):
次数 | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
U/V | 0.80 | 1.18 | 1.68 | 1.78 | 1.98 | 2.36 | 2.70 |
I/mA | 14.0 | 20.0 | 24.0 | 30.0 | 24.0 | 40.0 | 46.0 |
答案
(1)、根据欧姆定律,若能使电流表电流达到满偏电流,则电阻应为R=
=U V R A
×3 50
Ω=60Ω,故应将电流表与10 3
串联使用.R 2
(2)、因滑动变阻器阻值远小于待测电阻值,故变阻器应用分压式,电路图如图所示.

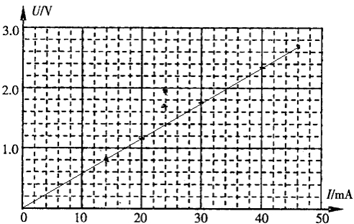

(3)、根据图示坐标描出的I-U图象如图所示.
由图象可知对应横坐标为24mA的两组数据有错误,即表中第3、5次实验数据有错误.次电流表内阻为r=
-U I
=R 0
×1000Ω-50Ω=8.7Ω2.7 46
故答案为(1)
,(2)如图,(3)如图,3、5,8.7R 2
