（1） 将铜片、锌片插入水果中，能制成“水果电池”。某同学采用如图所示的实物图测量水果电池的电动势（E）和内阻（r）。
①实物图的导线连接仅有两处错误，分别是导线_______和导线________。（用“A”～“F”表示）
②更正电路后，改变滑动变阻器的阻值，某同学记录电压表和电流表的读数，经数据处理得到水果电池的电动势E=3.60V、内阻r=32.4Ω。但后来检查发现，该同学上述每次记录的电压和电流的数据分别是仪表实际读数的10倍，则该水果电池的电动势和内阻的测量值应为：E=_______V、r=________Ω。
（2）在如图（a）的电路图中，电源的电动势为3V,内阻未知，R0=4Ω。调节变阻器R1的阻值，使电压表V读数为1.5V后固定R1的阻值不变，然后将电阻R0更换成一只标示“1.5V 0.9W”的小灯泡，若已知小灯泡的伏安曲线如图，则小灯泡的此时实际功率为 ▲ W，实际功率 额定功率（填“大于”、“小于”或者“等于”）
(1)C(D) F 0.36 32.4 (2)0.5 小于 （做出E="3V" ，内阻为4欧的U—I图线与福安曲线的交点既为灯泡的实际功率）
解：（1）本电路中滑动变阻器和电压表接法错误。①滑动变阻器在电路中采用“一上一下”的接法，若采用“同下”接法，滑动变阻器相当于一定值电阻，若采用“同上”接法，滑动变阻器相当于短路。而本实验中滑动变阻器采用“同下”接法，连结是错误的，应把C或者D导线接在上面接线柱。②电压表在电路中采用“正进负出”的接法，而电源负接线柱的导线F接在电压表的正极是错误的，应该把电源负接线柱的导线F接在电压表负接线柱上。综合分析，改正后的两处错误为：C(D)和F。
（2）导体电阻是导体本身的一种属性，跟导体两端的电压和流过电流的多少无关，导体电阻只跟导体的材料、长度、横截面积和温度有关。根据题意，原来测得的水果电池的电动势E=3.60V、内阻r=32.4Ω。但后来检查发现，该同学上述每次记录的电压和电流的数据分别是仪表实际读数的10倍，所以该水果电池的电动势
,水果电池的内阻为
。
（3）①根据题意，电源的电动势为3V,内阻未知，R0=4Ω。调节变阻器R1的阻值，使电压表V读数为1.5V后固定R1的阻值不变，此时电路中电流为
,随后将电阻R0更换成一只标示“1.5V 0.9W”的小灯泡，若小灯泡正常发光时的电流为
,可知小灯泡接入电路将不能正常发光，所以小灯泡的实际功率小于额定功率。

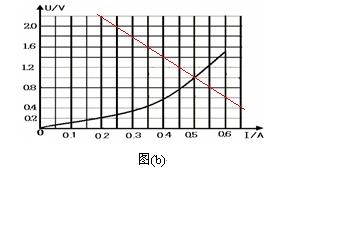

②做出E="3V" ，内阻为4欧的U—I图线与小灯泡的伏安曲线的交点既为灯泡的实际功率，从下图中可知此时小灯泡的实际功率为
。
【答案小结】(1)C(D)，F 0.36 32.4 (2)0.5 小于 （做出E="3V" ，内阻为4欧的U—I图线与福安曲线的交点既为灯泡的实际功率）
