问题
实验题

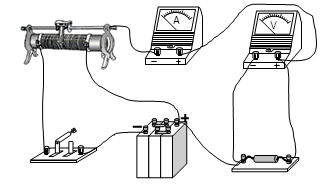

如图所示为伏安法测量一个定值电阻阻值的实验所需器材的实物图，器材规格如下:
待测电阻Rx（约100 Ω）；
直流毫安表（量程0 ~ 50 mA，内阻约50 Ω）；
直流电压表（量程0 ~ 3 V，内阻约5 kΩ）；
直流电源（输出电压6 V，内阻不计）；
滑动变阻器（阻值范围0 ~ 15 Ω，允许最大电流1 A）；
开关1个，导线若干条．
根据器材的规格和实验要求，画出实验电路图，并在实物图上连线．
答案
电路图略
分析：根据待测电阻阻值与电表内阻的关系确定电流表是采用内接法还是采用外接法；
求出电路最小电流，根据该电流与电流表量程的关系判断滑动变阻器是采用限流接法还是采用分压接法；
最后根据以上分析及伏安法测电阻的原理作出实验电路图，然后根据实验电路图连接实物电路图．
解答：解：（1）待测电阻Rx阻值约100Ω，电流表内阻为50Ω，电压表内电阻5kΩ，待测电阻阻值是电流表内阻的2倍，电压表内阻是待测电阻阻值的50倍，由此可知，电压表内阻远大于待测电阻阻值，应采用电流表外接法；
（2）如果滑动变阻器采用限流接法，滑动变阻器阻值全部接入电路时，电路电流最小，电路电流最小为：
I=
=
≈0.024A=24mA＞10mA，即大于电流表量程，为保证电路安全，
应采用滑动变阻器的分压接法；

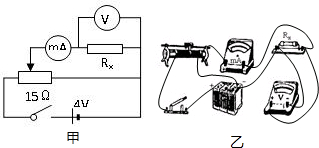

由以上分析可知，滑动变阻器采用分压接法，电流表采用外接法，实验电路图如图甲所示；
根据实验电路图连接实物电路图，实物电路图如图乙所示．
故答案为：实验电路图如图甲所示；实物电路图如图乙所示．
