问题
实验题
一只小灯泡，标有“3V，0.6W”字样．现用图示的器材测量该小灯泡的伏安特性曲线，(滑动变阻器最大阻值为10
；电源电动势为6V，内阻为l；电流表内阻为1，电压表的内阻为l0k)．
(1)（2分）在设计电路的过程中，为了尽量减小实验误差，电流表应采用 (选填“内接”或“外接”)法．滑动变阻器的连接方式应采用 (选填“分压式”或“限流式”)；

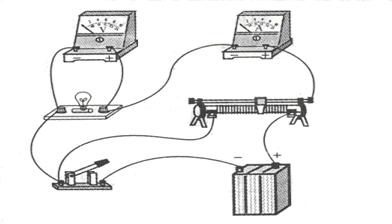

(2)（3分）用笔画线当导线，根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好)．
答案
(1)（2分） 外接 分压式
(2) （3分）如图：
（1）对灯泡由
，满足电压表内阻远大于小灯泡电阻，所以电流表应采用外接法；测量该小灯泡的伏安特性曲线，电压要从零开始，所以滑动变阻器的连接方式应采用分压式。
（2）连接时导线不能交叉，并注意电流表应采用外接法，滑动变阻器的连接方式应采用分压式，具体连接见答案图。
